蝶閥使用工況大全
發布時間:2020-03-13 11:39:46

蝶閥安裝與生產管線之中,控制管道內介質流通。蝶閥只是一個統稱,它可以根據不同的分類形式分成許多種類型。蝶閥根據結構形式,可以分為中線、單偏心、雙偏心、三偏心蝶閥;根據密封形式可以分為軟密封蝶閥和金屬硬密封蝶閥。這兩種分類跟蝶閥使用工況有著密切聯系。9Up般德閥門

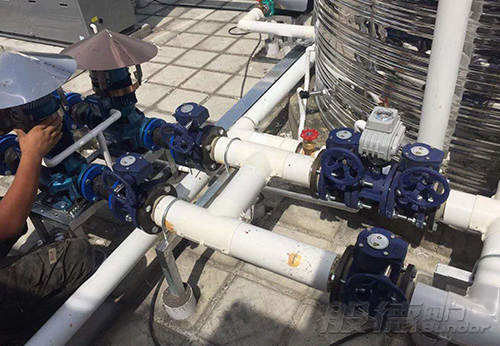

蝶閥使用工況9Up般德閥門

1、在節流、調節控制與泥漿介質中,要求結構長度短,啟閉速度快(1/4轉)。低壓截止(壓差小),推薦選用金屬硬密封蝶閥。9Up般德閥門

2、在雙位調節、縮口地通道、低噪聲、有氣穴和氣化現象,向大氣少量滲漏,具有磨蝕性介質時,可以選用雙偏心蝶閥。9Up般德閥門

3、在特殊工況條件下節流調節,或要求密封嚴格,或磨損嚴重、低溫(深冷)等工況條件下使用蝶閥時,需使用特殊設計金屬密封帶調節裝置地三偏心或雙偏心地專用蝶閥。9Up般德閥門

4、中線蝶閥適用于要求達到完全密封、氣體試驗泄漏為零、壽命要求較高、工作溫度在-10℃~150℃的淡水、污水、海水、鹽水、蒸汽、天然氣、食品、藥品、油品和各種酸堿及其他管路上。9Up般德閥門

5、軟密封偏心蝶閥適用于通風除塵管路的雙向啟閉及調節,廣泛用于冶金、輕工、電力、石油化工系統的煤氣管道及水道等。9Up般德閥門

6、金屬對金屬線密封雙偏心蝶閥適用于城市供熱、供氣、供水等煤氣、油品、酸堿等管路,作為調節和節流裝置。9Up般德閥門

7、金屬對金屬面密封三偏心蝶閥除作為大型變壓吸附(PSA)氣體分離裝置程序控制閥使用外,還可廣泛用于石油、石化、化工、冶金、電力等領域,是閘閥、截止閥的良好替代產品。9Up般德閥門

以上就是為您介紹的“蝶閥使用工況”。般德閥門,高品質的蝶閥生產廠家,可以為您提供各類蝶閥產品,品質有保證。點擊網站在線客服,帶您了解蝶閥價格。9Up般德閥門
