手柄對夾蝶閥D71X參數
發布時間：2020-05-06 15:16:51

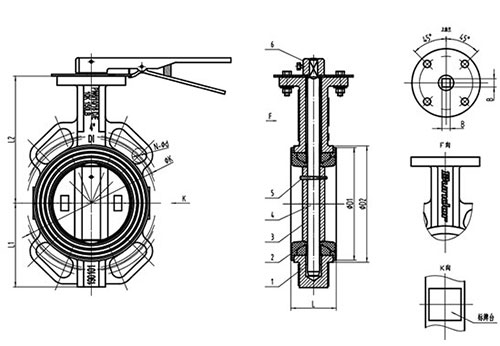

手柄對夾蝶閥D71X參數
| DN | NPS（英寸） | L | ΦK | N-Φd | ΦK | N-Φd | ΦK | N-Φd | ΦK | N-Φd |
| 50 | 2" | 43 | 125 | 4-Φ18 | 125 | 4-Φ18 | 120.7 | 4-Φ19 | 120 | 4-Φ19 |
| 65 | 2 1/2" | 46 | 145 | 4-Φ18 | 145 | 4-Φ18 | 139.7 | 4-Φ19 | 140 | 4-Φ19 |
| 80 | 3" | 46 | 160 | 8-Φ18 | 160 | 8-Φ18 | 152.4 | 4-Φ19 | 150 | 8-Φ19 |
| 100 | 4" | 52 | 180 | 8-Φ18 | 180 | 8-Φ18 | 190.5 | 8-Φ19 | 175 | 8-Φ19 |
本參數尺寸僅供參考，更多詳細尺寸請點擊在線客服咨詢。
手柄對夾蝶閥說明
需要扳動手柄操作蝶閥啟閉，對夾式連接用在兩管道之間距離較小的地方。手柄對夾蝶閥因為需要人工扳動手柄操作的局限性，導致該類蝶閥只能是軟密封的，用在低壓常溫的管道上面安裝。
手柄對夾蝶閥適用于口徑在DN50-200的管道安裝，口徑＜DN50，口徑太小，蝶板的厚度會增加流阻，不適合用蝶閥；口徑＞DN200，則扭動的力矩變大，人工操作會變得困難，強行操作可能導致手柄被破壞。
D71X型號說明
D代表蝶閥，手柄操作在型號中省略不寫，7代表對夾式連接，1代表中線結構，X代表密封面材料為橡膠。
