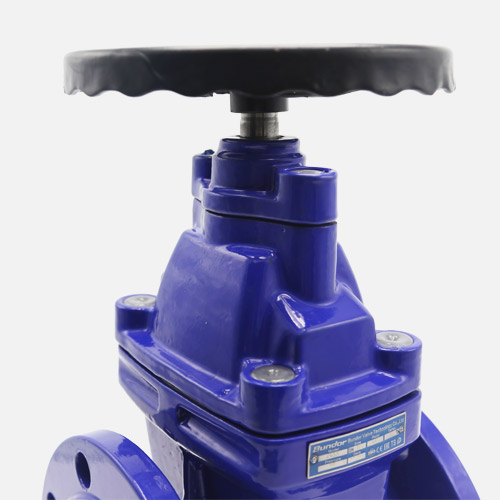

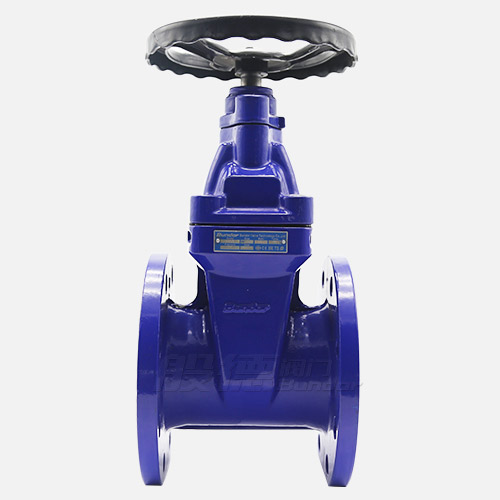

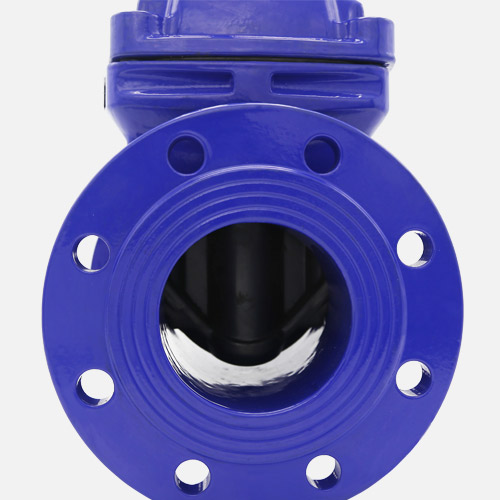

軟密封閘閥Z45X-16Q

【產品型號】: Z45X-16Q

【通徑】: DN50-1200

【公稱壓力】: PN16

【適用溫度】: -20～120℃

【適用介質】: 淡水、污水、海水、弱酸堿、空氣、蒸汽等

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設 水處理給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 閘閥 > 軟密封閘閥

更新時間：2022-03-01 17:04:23

產品介紹

產品優點

球墨鑄鐵精密鑄造，不易拉裂、凍裂

閥體采用球墨鑄鐵材料進行精密鑄造，不易拉裂、凍裂；不會因運輸、碰撞、安裝而造成斷裂等現象。
特殊工藝噴涂閥體，有效防止腐蝕生銹

閥體內外采用粉沫環氧樹脂靜電涂裝，噴涂厚度達到250μm，有效防止閥體與介質接觸造成的腐蝕與生銹，并可用于污水系統。
閥板由EPDM橡膠整體包覆，密封性能穩定

閥板采用EPDM橡膠進行整體包覆，且橡膠與球墨鑄鐵閘板連接牢靠，不易脫落及彈性記憶佳，從而保證閥門密封性能穩定。
三“O”型環密封圈設計，開關阻力小

閥桿為2Cr13材料并采用三“O”型環密封圈設計?？蓽p少開關時的摩擦阻力，避免介質外漏及可以不停水施工更換密封圈。
黃銅材料的閥桿螺母，開關更順暢

閥桿螺母和定位裝置采用黃銅材料，開關更順暢，避免操作過程中出現的卡阻現象。
層層質檢，保證產品品質

從毛坯到成品包裝出廠每個環節層層質檢。

產品介紹

軟密封閘閥Z45X-16Q是般德閥門生產的彈性座軟密封閘閥，利用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良，漏水和生銹的現象。軟密封閘閥底部采用與水管相同的平底設計，不易造成雜物淤積，使流體通暢無阻?？蓮V泛用于自來水，污水，建筑，輕紡，電力，船舶，冶金，能源系統能流體管線上作為調節和截流裝置使用。

產品參數

相關產品

軟密封閘閥Z45X-16Q參數信息

閥門執行標準	名稱	設計及制造	結構長度	試壓標準	連接法蘭尺寸
閥門執行標準	參照標準	DIN 3352	DIN 3202	DIN 3230	DIN EN 1092

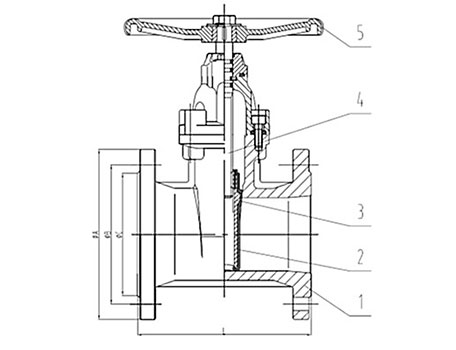

主要零部件信息	名稱	1-閥體	2-閥座密封	3-閥瓣	4-閥軸	5-手輪
主要零部件信息	材質	球墨鑄鐵DI	EPDM	球墨鑄鐵DI+EPDM	2Cr13	DI
尺寸信息	公稱尺寸		結構長度F4	PN16
	DN	NPS（英寸）	L	ΦA	ΦB	ΦC
	50	2''	150	165	125	102
	65	2 1/2''	170	185	145	122
	80	3''	180	200	160	138
	100	4''	190	220	180	158
	125	5''	200	250	210	188
	150	6''	210	285	240	212
	200	8''	230	340	295	268
	250	10''	250	405	355	320
	300	12''	270	460	410	378
	350	14''	290	520	470	438
	400	16''	310	580	525	490
	450	18''	330	640	585	550
	500	20''	350	715	650	610
	600	24''	390	840	770	725
	700	28''	430	910	840	795
	800	32''	470	1025	950	900
	900	36''	510	1125	1050	1000
	1000	40''	550	1255	1170	1115
	1200	48''	630	1485	1390	1330

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
