高彈性閥座橡膠
閥座橡膠含膠率50%，經仿真啟閉實驗1萬次以上，無泄漏。
-
球墨鑄鐵實心閥體
QT450-10球鐵閥體、球化率3 級，抗拉強度450Mpa，延展率10%以上。相同厚度情況下，抗拉強度是灰鐵體的2倍，可適用的工作壓力更高。
-
軸向密封無泄漏

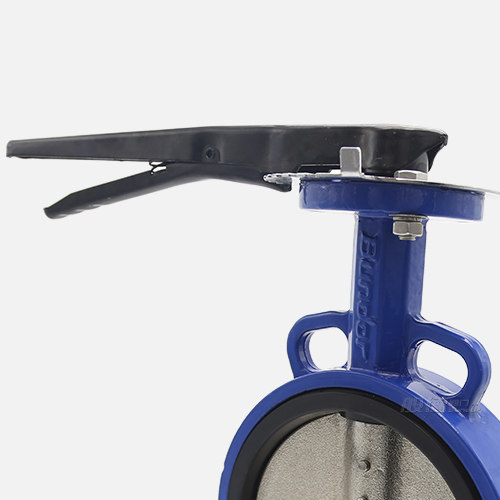

閥軸由4道無油軸承支撐，3道O-ring密封，扭矩較小，密封可靠。
-
阿克蘇環氧塑粉
閥體噴涂采用阿克蘇的環氧樹脂塑粉，附著力強，劃格法0-1級通過；沖擊強度高，50kg?cm正沖通過；耐候性好，戶內戶外均可使用。
-
POF熱縮膜獨立包裝
DN200以下口徑采用POF熱縮膜膜獨立包裝，DN250以上采用氣泡袋或纏繞膜包裝，內置干燥劑，防潮、防淋、隔灰塵。
-

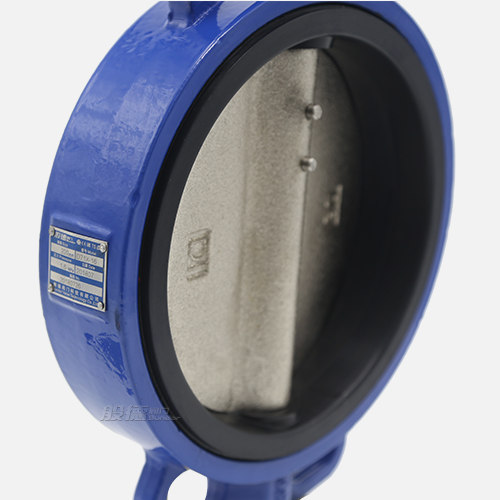

304不銹鋼標牌
304標牌，激光刻標，字跡清晰，存留時間長。不銹鋼鉚釘固定，外觀美觀，連接牢靠。
-
產品可追溯
每一臺般德產品都有專屬ID編號。
-
可提供試壓報告
所有般德的產品，均可提供出廠試壓報告。
-
質保兩年
般德品牌產品國內外各有太平洋保險500萬保額的品質承保（保單號：ATIJ04007120Q000006E），承保范圍29類，共1000余種產品，質保2年，兩年內壞一個賠兩個。
產品介紹
- 產品優點
- 產品參數
- 產品專利
- 售后服務
- 工程案例
- 推薦閥門
- 13821179269（微信同號）
產品優點
產品介紹

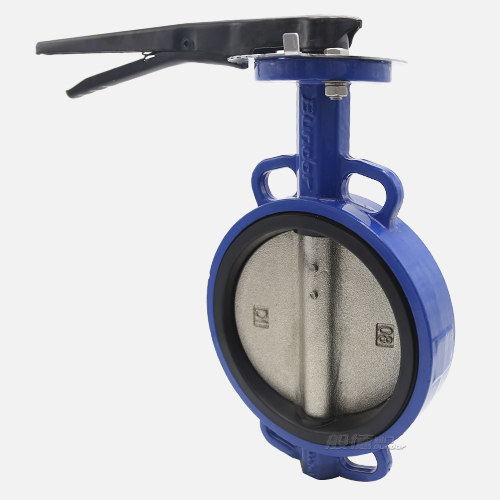

般德閥門生產制造的D71X-16Q-DN200對夾蝶閥由EPDM閥座和球墨鑄鐵蝶板、球墨鑄鐵閥體、不銹鋼閥桿構成。更耐腐蝕，耐腐蝕度是普通產品的10倍。該蝶閥結構簡單，性能好，拆裝方便快捷，使用廣泛。
產品參數
對夾式蝶閥參數信息
| 執行標準 | 名稱 | 設計及制造 | 結構長度 | 試壓標準 | 上法蘭尺寸 | 側法蘭尺寸 | |||||||||
| 參照標準 | GB/T 12238-2008 | GB/T 12221-2008 | GB/T 13927-2008 | ISO 5211 | CLASS150/PN6/PN10/PN16/ 5K/10K/TABLE D/TABLE E |
||||||||||

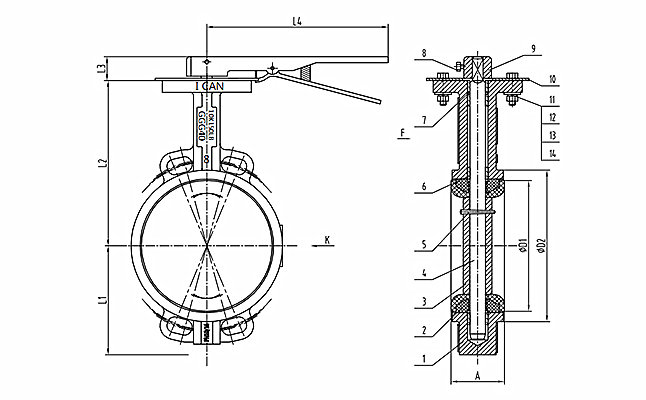

| 零部件信息 | 名稱 | 1-閥體 | 2-閥座 | 3-蝶板 | 4-閥軸 | 5-圓錐銷 | 6-襯套 | 7-O型圈 | 8-六角螺栓 | 9-手柄 | 10-齒盤 | 11-六角螺栓 | 12-彈簧墊片 | 13-螺母 | 14-平墊 |
| 材質 | DI | EPDM | DI鍍鎳 | 45#鍍鋅 | SS416 | 高分子復合材料 | NBR | SS304 | KT300 | Q235鍍鋅 | SS304 | SS304 | SS304 | SS304 | |
| 尺寸信息 | NPS（英寸） | A | D1 | D2 | L1 | L2 | L3 | L4 | B | 上法蘭 | |||||
| 2" | 43 | 73.3 | 92.3 | 75 | 129 | 24 | 220 | 9 | F05 | ||||||
| 2.5" | 46 | 86 | 107 | 82 | 136 | 24 | 220 | 9 | F05 | ||||||
| 3" | 46 | 100.9 | 122 | 99 | 153 | 24 | 220 | 9 | F05 | ||||||
| 4" | 52 | 132 | 153 | 110 | 167 | 24 | 250 | 11 | F07 | ||||||
| 5" | 56 | 156 | 179 | 125 | 193 | 24 | 250 | 14 | F07 | ||||||
| 6" | 56 | 185.4 | 208.4 | 145 | 209 | 24 | 302 | 14 | F07 | ||||||
| 8" | 60 | 235.2 | 262.3 | 170 | 251 | 30 | 360 | 17 | F10 | ||||||
產品專利
新型蝶閥閥體專利 CN201520267217.9
般德閥門專利閥體，蝶閥閥體能適用于主要工業國家對管道側法蘭的規定安裝，增加了蝶閥的適用范圍。
蝶閥外觀專利 CN201830771212.9
采用般德閥門專利閥體外觀。
