般德蝶閥閥體專利
般德閥門專利產品，專利號： CN201520267217.9，產品側法蘭符合國標、德標、俄標、美標、英標、日標等多種國內外標準，連接方便；
-
閥體采用球墨鑄鐵QT450-10材質
閥體采用QT450-10材料、球化率3 級，機械性能更強，抗拉強度450Mpa，延展率10%以上，可適用的工作壓力更高；
-
阿克蘇粉末熱噴涂
閥體采用阿克蘇品牌粉末熱噴涂工藝，噴涂厚度達到250μm；
-

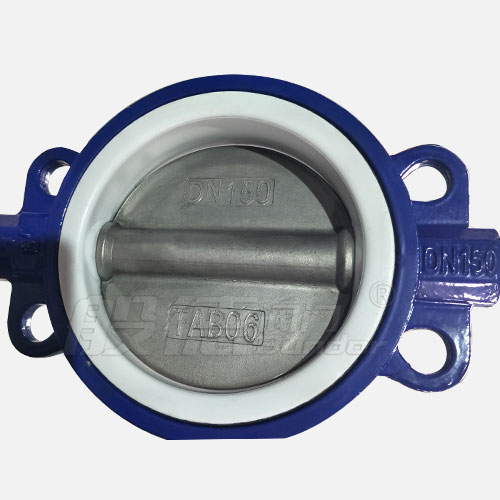

不銹鋼304閥板
閥板采用不銹鋼304材質，更耐腐蝕；
-
雙重試壓檢測
每臺閥門均進行殼體和密封雙重試壓檢測，確保合格。
-
-
-
-

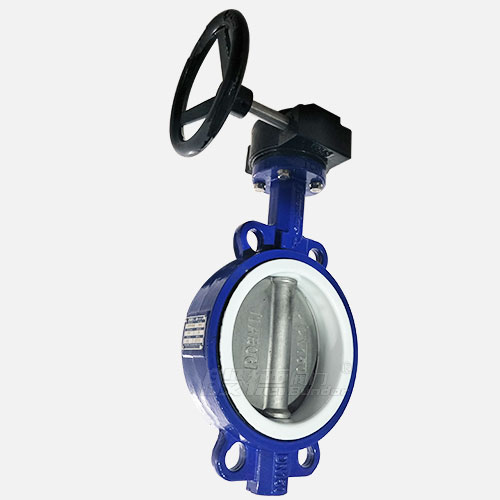

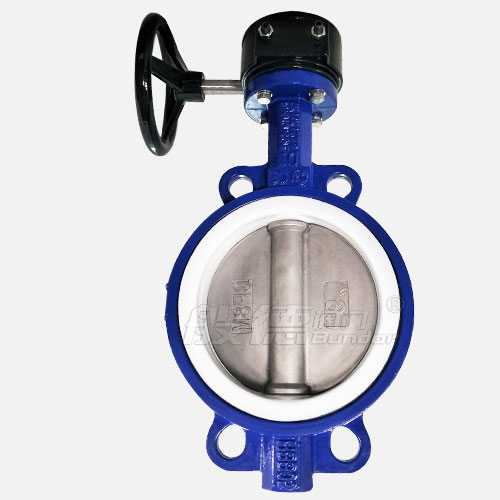

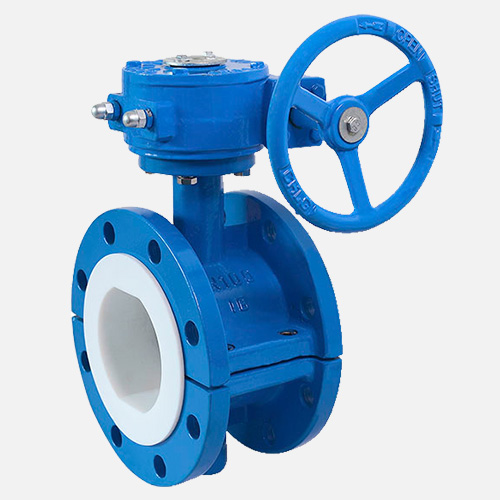

D371F-16Q蝸輪對夾四氟蝶閥
【產品型號】: D371F-16Q
【通 徑】: DN50-DN600
【公稱壓力】: PN10/16/150LB/10K
【適用溫度】: -20～120℃
【適用介質】: 水、海水、弱酸堿、氣、油品等
【閥體材質】: 球墨鑄鐵
新型蝶閥閥體專利：CN201520267217.9
咨詢熱線：
13821179269（微信同號）更新時間：2021-04-20 14:00:44
產品介紹
- 產品優點
- 產品參數
- 產品專利
- 售后服務
- 工程案例
- 推薦閥門
- 13821179269（微信同號）
產品優點
產品介紹
蝸輪襯四氟對夾蝶閥是采用聚四氟乙烯密封、不銹鋼板的蝶閥，比普通橡膠閥座蝶閥更耐腐蝕，更耐用；適用于弱腐蝕或潔凈度有一定要求的工況，在食品、醫藥、化工、石油、電力、輕紡、造紙等領域得到廣泛的應用。
產品參數
| 執行標準 | 名稱 | 設計及制造 | 結構長度 | 試壓標準 | 上法蘭尺寸 | 側法蘭尺寸 | |||||
| 參照標準 | GB/T 12238 | GB/T 12221 | GB/T 13927 API 598 |
ISO 5211 | PN10/16、5/10K、CL150、Table D/E | ||||||
| 主要零部件信息 | 名稱 | 1-閥體 | 2-閥座 | 3-蝶板 | 4-閥軸 | 8-蝸輪頭 | |||||
| 材質及說明 | DI | PTFE | CF8 | 420 | 組件 | ||||||

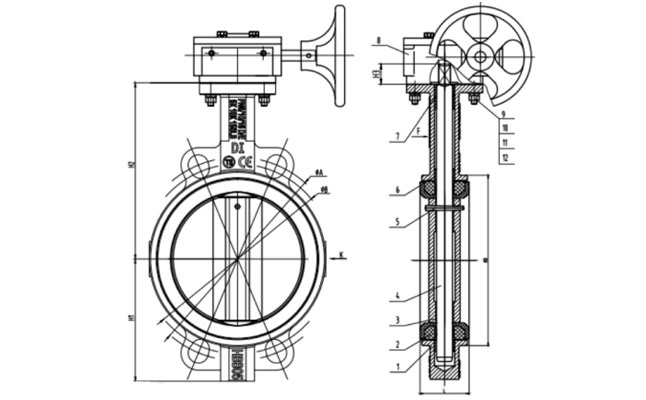

| 尺寸信息 | DN | in | H1 | H2 | H3 | ∅D | ∅A | ∅B | L | PN10/16 | |
| ∅k | n-∅d | ||||||||||
| 50 | 2" | 80 | 129 | 24 | 87.1 | 125 | 105 | 43 | 125 | 4-18 | |
| 65 | 2.5" | 82 | 136 | 24 | 100.4 | 145 | 127 | 46 | 145 | 4-18 | |
| 80 | 3" | 85 | 153 | 24 | 116 | 160 | 145 | 46 | 160 | 8-18 | |
| 100 | 4" | 110 | 167 | 24 | 147.6 | 190.5 | 165 | 52 | 180 | 8-18 | |
| 125 | 5" | 122 | 193 | 27 | 172 | 216 | 200 | 56 | 210 | 8-18 | |
| 150 | 6" | 141 | 209 | 27 | 202 | 241.3 | 225 | 56 | 240 | 8-22 | |
| 200 | 8" | 170 | 251 | 30 | 253.7 | 298.4 | 280 | 60 | 295 | 8-22 | |
| 250 | 10" | 213 | 283 | 30 | 308.8 | 362 | 355 | 68 | 350/355 | 12-22/12-26 | |
| 300 | 12" | 240 | 315 | 30 | 362 | 431.8 | 390 | 78 | 400/410 | 12-22/12-26 | |
| 350 | 14" | 267 | 368 | 45 | 430 | 576.2 | 445 | 78 | 460/470 | 16-22/16-26 | |
| 400 | 16" | 309 | 400 | 52 | 482 | 540 | 210 | 102 | 515/525 | 16-26/16-30 | |
| 450 | 18" | 328 | 422 | 52 | 545 | 585 | 565 | 114 | 565/585 | 20-26/20-30 | |
| 500 | 20" | 361 | 480 | 64 | 609 | 650 | 620 | 127 | 620/650 | 20-26/20-33 | |
| 600 | 24" | 459 | 562 | 70 | 720 | 770 | 725 | 154 | 725/770 | 20-30/20-36 | |

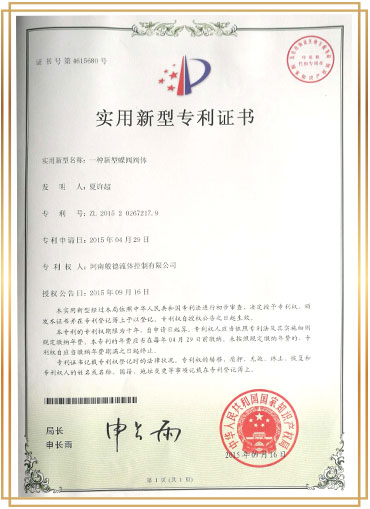

產品專利
新型蝶閥閥體專利 CN201520267217.9
般德閥門專利閥體，蝶閥閥體能適用于主要工業國家對管道側法蘭的規定安裝，增加了蝶閥的適用范圍。
